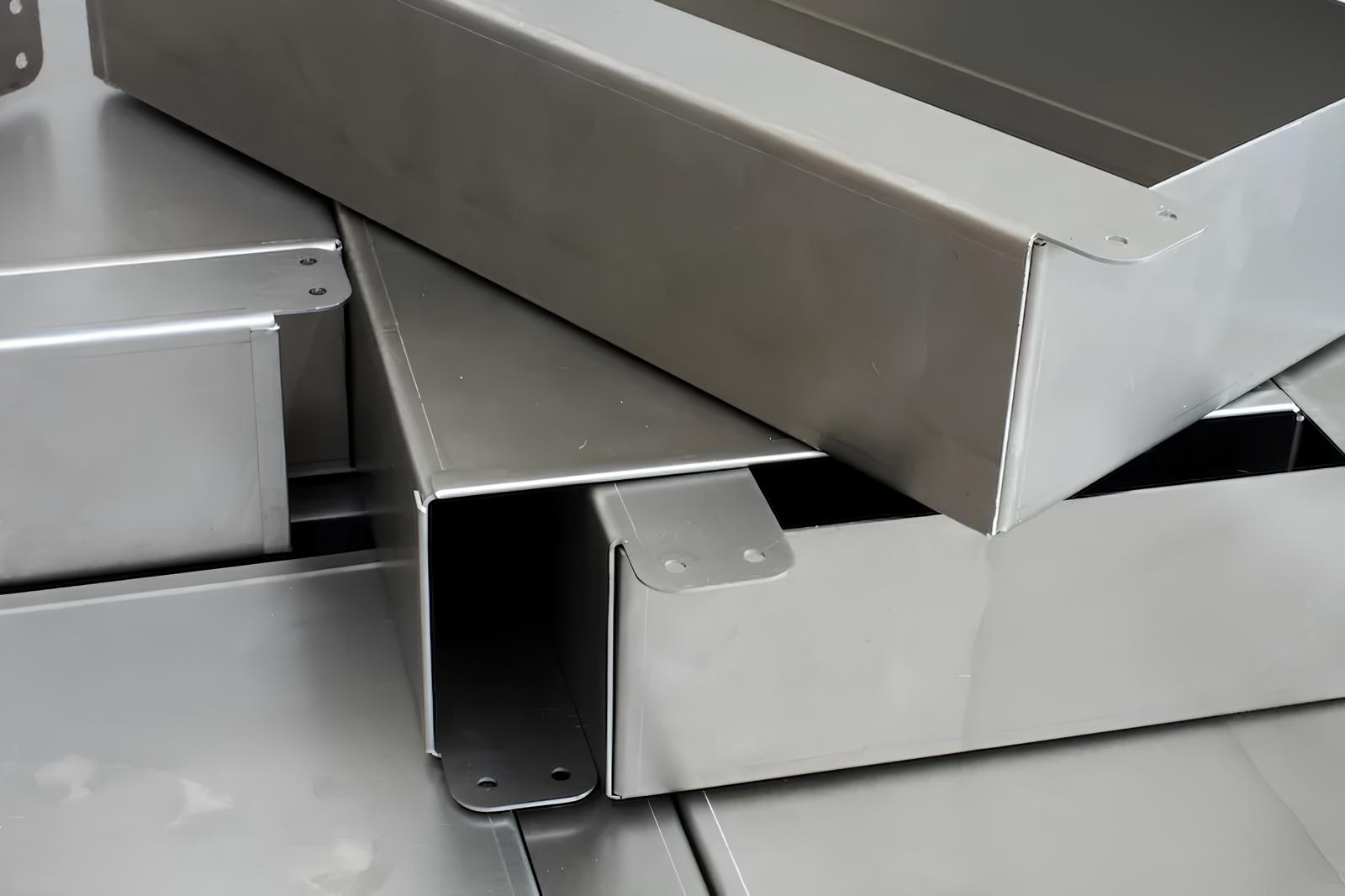

ورقکاری یا Sheet Metal یکی از مهم‌ترین و پرکاربردترین روش‌ها در طراحی و ساخت قطعات و تجهیزات صنعتی است. این فرآیند برای تولید انواع کاورهای صنعتی، کابین‌ها، بدنه دستگاه‌ها، تابلوها، شاسی‌ها، محفظه‌های فلزی و بسیاری از قطعات مورد استفاده در ماشین‌آلات و خطوط تولید به کار می‌رود.
در ورقکاری صنعتی، ورق فلزی با استفاده از فرآیندهایی مانند برش، خمکاری، سوراخکاری، فرم‌دهی، جوشکاری و مونتاژ به قطعه‌ای با شکل و ابعاد موردنظر تبدیل می‌شود. کیفیت نهایی محصول فقط به کیفیت ورق یا دستگاه‌های تولیدی وابسته نیست؛ بلکه طراحی صحیح، انتخاب ضخامت مناسب، محاسبه دقیق خم‌ها، رعایت تلرانس‌ها و شناخت محدودیت‌های فرآیند تولید نیز نقش تعیین‌کننده‌ای دارند.
کاورهای صنعتی که با روش ورقکاری ساخته می‌شوند، علاوه بر محافظت از تجهیزات و قطعات داخلی، می‌توانند نقش مهمی در افزایش ایمنی اپراتورها، کاهش آلودگی صوتی، جلوگیری از ورود گردوغبار و آلودگی، بهبود ظاهر دستگاه و افزایش عمر مفید تجهیزات داشته باشند.
به همین دلیل، ورقکاری صنعتی را نمی‌توان صرفاً به برش دادن و خم کردن یک ورق فلزی محدود کرد؛ بلکه یک فرآیند مهندسی از طراحی تا ساخت و مونتاژ است.
مراحل فرآیند ورقکاری و Sheet Metal
فرآیند ورقکاری صنعتی معمولاً شامل مجموعه‌ای از مراحل به‌هم‌پیوسته است که باید با دقت و هماهنگی انجام شوند. بسته به نوع قطعه و کاربرد آن، این مراحل می‌توانند متفاوت باشند، اما در پروژه‌های صنعتی معمولاً فرآیند به شکل زیر انجام می‌شود:
طراحی سه‌بعدی قطعه، بدنه یا کاور صنعتی
تعیین جنس و ضخامت ورق
تهیه نقشه‌های ساخت و نقشه بازشده ورق
تعیین خطوط و پارامترهای خم
برش ورق با روش مناسب
خمکاری و فرم‌دهی ورق
سوراخکاری یا پانچ در صورت نیاز
مونتاژ قطعات
جوشکاری درزها و اتصالات
سنگ‌زنی، پرداخت و آماده‌سازی سطح
رنگ‌آمیزی یا پوشش‌دهی
کنترل ابعادی و کنترل کیفیت نهایی
هر یک از این مراحل روی مرحله بعدی اثر می‌گذارد. برای مثال، اگر در زمان طراحی، شعاع خم یا ضخامت ورق به‌درستی در نظر گرفته نشود، ممکن است قطعه پس از برش و خمکاری با ابعاد موردنظر مطابقت نداشته باشد و در مرحله مونتاژ با مشکل مواجه شود.
بنابراین، طراحی برای تولید (Design for Manufacturing) یکی از اصول مهم در ورقکاری صنعتی محسوب می‌شود.
ورقکاری صنعتی چیست؟
ورقکاری صنعتی مجموعه‌ای از عملیات تولیدی است که در آن ورق‌های فلزی با استفاده از تجهیزات و روش‌های مختلف به قطعات موردنظر تبدیل می‌شوند.
در این فرآیند، برخلاف بسیاری از روش‌های ماشینکاری، بخش عمده‌ای از شکل‌دهی قطعه از طریق تغییر فرم ورق انجام می‌شود و به همین دلیل وزن قطعه، میزان پرت مواد و تعداد عملیات تولید می‌تواند به‌طور قابل توجهی کاهش پیدا کند.
ورق‌های مورد استفاده در پروژه‌های صنعتی می‌توانند از جنس‌های مختلفی مانند:
فولاد کربنی
فولاد گالوانیزه
فولاد زنگ‌نزن یا استنلس استیل
آلومینیوم
ورق‌های پوشش‌دار
انتخاب شوند.
انتخاب جنس ورق باید بر اساس شرایط کاری قطعه، استحکام موردنیاز، مقاومت در برابر خوردگی، وزن، ظاهر، قابلیت خمکاری و روش اتصال انجام شود.
برای مثال، در محیط‌های خورنده ممکن است استفاده از استنلس استیل یا ورق پوشش‌دار مناسب‌تر باشد، در حالی که برای یک کاور عمومی تجهیزات صنعتی، فولاد کربنی با پوشش مناسب می‌تواند گزینه اقتصادی‌تری باشد.
خمکاری صنعتی چیست؟
خمکاری ورق صنعتی یکی از مهم‌ترین مراحل ورقکاری است که در آن ورق فلزی بدون برش کامل و جداسازی، تحت نیروی مشخص تغییر شکل داده و به زاویه یا فرم موردنظر می‌رسد.
خمکاری در ساخت کاورهای صنعتی، شاسی‌ها، کابین‌ها، محفظه‌ها، کانال‌ها، قطعات ماشین‌آلات و بسیاری از تجهیزات فلزی کاربرد دارد.
یکی از رایج‌ترین روش‌های خمکاری صنعتی، استفاده از دستگاه Press Brake است. در این روش، ورق بین سنبه و ماتریس قرار گرفته و با اعمال نیروی مناسب، به زاویه موردنظر خم می‌شود.
کیفیت خمکاری به عوامل مختلفی وابسته است، از جمله:
جنس ورق
ضخامت ورق
شعاع خم
زاویه خم
نوع سنبه و ماتریس
عرض دهانه قالب
جهت نورد ورق
نیروی موردنیاز برای خم
طول خط خم
ترتیب انجام خم‌ها
بنابراین، خمکاری صنعتی یک فرآیند کاملاً مهندسی است و انتخاب نادرست پارامترها می‌تواند باعث ایجاد ترک، تغییر ابعاد، تاب‌برداشتن قطعه یا عدم تطابق آن با نقشه شود.
ارتباط بین ورقکاری و خمکاری صنعتی
برش و خمکاری دو مرحله جدا از یکدیگر نیستند و باید از ابتدای طراحی در کنار هم دیده شوند.
فرض کنید قرار است یک کاور فلزی با چندین خم ساخته شود. اگر طراح فقط شکل نهایی قطعه را در نرم‌افزار ایجاد کند و محدودیت‌های واقعی دستگاه خمکاری را در نظر نگیرد، ممکن است قطعه روی کاغذ کاملاً صحیح باشد اما در کارگاه امکان ساخت صحیح آن وجود نداشته باشد.
در یک طراحی مناسب باید مواردی مانند محل خم‌ها، ترتیب خمکاری، فاصله خم‌ها از سوراخ‌ها و لبه‌ها، شعاع خم و امکان دسترسی ابزار خم به قطعه بررسی شود.
به همین دلیل، یک طراح حرفه‌ای ورقکاری باید علاوه بر نرم‌افزارهای طراحی سه‌بعدی، فرآیند واقعی تولید و خمکاری را نیز بشناسد.
اهمیت ضخامت ورق در ورقکاری و خمکاری
ضخامت ورق یکی از پارامترهای اصلی در طراحی قطعات Sheet Metal است.
افزایش ضخامت ورق معمولاً باعث افزایش استحکام و سختی قطعه می‌شود، اما همزمان می‌تواند وزن، هزینه مواد اولیه و نیروی موردنیاز برای خمکاری را افزایش دهد.
از طرف دیگر، استفاده از ورق بیش از حد نازک برای یک قطعه صنعتی می‌تواند باعث تغییر شکل، لرزش، فرورفتگی یا کاهش استحکام مجموعه شود.
بنابراین انتخاب ضخامت ورق نباید فقط بر اساس قیمت انجام شود. ضخامت باید با توجه به:
ابعاد قطعه
بار واردشده
نحوه نصب
فاصله تکیه‌گاه‌ها
شرایط محیطی
نوع اتصال
میزان ارتعاش
الزامات ظاهری
تعیین شود.
شعاع خم در ورقکاری چه اهمیتی دارد؟
شعاع خم یکی از پارامترهای مهم در طراحی و خمکاری ورق است.
اگر شعاع خم برای جنس و ضخامت ورق مناسب نباشد، احتمال ایجاد ترک یا تغییر شکل ناخواسته در ناحیه خم افزایش پیدا می‌کند.
از طرف دیگر، افزایش بیش از حد شعاع خم نیز ممکن است ابعاد نهایی قطعه یا فضای موردنیاز برای نصب آن را تغییر دهد.
به همین دلیل، شعاع خم باید در مرحله طراحی مشخص شود و با قابلیت دستگاه خمکاری، ابزار موجود و جنس ورق هماهنگ باشد.
نقشه بازشده ورق و اهمیت آن در تولید
یکی از مراحل مهم در طراحی ورقکاری، تهیه Flat Pattern یا نقشه بازشده قطعه است.
قطعه‌ای که در نهایت به شکل یک محفظه یا کاور سه‌بعدی دیده می‌شود، در مرحله برش باید به یک الگوی دوبعدی تبدیل شود.
در این مرحله، میزان تغییر طول ناشی از خمکاری باید در محاسبات لحاظ شود. اگر طول بازشده ورق به‌درستی محاسبه نشود، قطعه پس از خمکاری ممکن است از ابعاد نهایی موردنظر بزرگ‌تر یا کوچک‌تر باشد.
به همین دلیل، نرم‌افزارهای طراحی Sheet Metal دارای ابزارهای اختصاصی برای محاسبه بازشدگی ورق هستند و پارامترهایی مانند K-Factor و Bend Allowance در این فرآیند اهمیت پیدا می‌کنند.
البته مقدار واقعی این پارامترها به جنس ورق، ضخامت، ابزار، روش خمکاری و شرایط تولید وابسته است و نمی‌توان برای تمام پروژه‌ها یک مقدار ثابت در نظر گرفت.
برش ورق قبل از خمکاری
پس از آماده شدن طراحی، ورق باید طبق نقشه تولید برش داده شود.
در پروژه‌های صنعتی، بر اساس جنس، ضخامت، دقت موردنیاز و تیراژ، روش‌های مختلفی برای برش قابل استفاده است. یکی از روش‌های دقیق و متداول، برش لیزر است.
برش دقیق باعث می‌شود ابعاد قطعه و محل سوراخ‌ها و خطوط خم با طراحی مطابقت داشته باشد.
این موضوع در قطعاتی که چندین بخش باید در کنار یکدیگر مونتاژ شوند اهمیت بیشتری پیدا می‌کند؛ زیرا خطای کوچک در مرحله برش می‌تواند در مراحل بعدی به خطای بزرگ‌تری در مونتاژ منجر شود.
جوشکاری و مونتاژ در ورقکاری صنعتی
در بسیاری از پروژه‌ها، قطعه نهایی از یک ورق یکپارچه تشکیل نمی‌شود و چند قطعه برش‌خورده و خم‌شده باید به یکدیگر متصل شوند.
در این شرایط، طراحی باید از ابتدا با توجه به روش اتصال انجام شود.
محل جوش، ترتیب مونتاژ، دسترسی به محل اتصال، میزان تابیدگی ناشی از حرارت و ظاهر نهایی قطعه باید در نظر گرفته شود.
در کاورهای صنعتی و کابین‌ها، کیفیت جوشکاری علاوه بر استحکام، روی ظاهر نهایی نیز اثر دارد. به همین دلیل، پس از جوشکاری ممکن است عملیات سنگ‌زنی، پرداخت و آماده‌سازی سطح انجام شود.
کاربرد ورقکاری در ساخت کاورهای صنعتی
یکی از کاربردهای مهم ورقکاری، ساخت انواع کاور و محفظه برای تجهیزات صنعتی است.
کاور صنعتی می‌تواند برای اهداف مختلفی طراحی شود، از جمله:
حفاظت از تجهیزات در برابر گردوغبار
جلوگیری از تماس اپراتور با قسمت‌های متحرک
کاهش صدای تجهیزات
محافظت در برابر ضربه
بهبود شرایط ظاهری دستگاه
هدایت جریان هوا
محافظت از تجهیزات الکتریکی
ایجاد دسترسی کنترل‌شده برای تعمیرات
در طراحی یک کاور مناسب، صرفاً ظاهر قطعه اهمیت ندارد. تهویه، دسترسی به اجزای داخلی، محل پیچ‌ها و اتصالات، باز و بسته شدن درب‌ها و فضای لازم برای تعمیرات نیز باید در نظر گرفته شود.
کاربرد ورقکاری در ساخت تجهیزات و ماشین‌آلات صنعتی
ورقکاری صنعتی در طیف گسترده‌ای از صنایع مورد استفاده قرار می‌گیرد.
برخی از کاربردهای آن عبارت‌اند از:
ساخت بدنه ماشین‌آلات
ساخت کابین تجهیزات
تابلو و محفظه‌های فلزی
شاسی تجهیزات
کاور موتور و گیربکس
تجهیزات خطوط تولید
تجهیزات صنایع غذایی
تجهیزات نفت، گاز و پتروشیمی
تجهیزات نیروگاهی
تجهیزات تهویه و سرمایش
تجهیزات اتوماسیون صنعتی
محفظه تجهیزات الکتریکی و کنترلی
تجهیزات تهویه صنعتی(کولر هوایی، کولینگ تاور، چیلر)
در پروژه‌های سفارشی، مزیت اصلی ورقکاری این است که می‌توان قطعه را متناسب با فضای نصب، عملکرد موردنظر و نیاز پروژه طراحی و تولید کرد.
ورقکاری و خمکاری برای پروژه‌های سفارشی
بخش قابل توجهی از پروژه‌های صنعتی دارای قطعات استاندارد نیستند.
ممکن است یک شرکت به کاوری با ابعاد خاص، یک شاسی سفارشی یا یک محفظه فلزی متناسب با تجهیزات موجود خود نیاز داشته باشد.
در این پروژه‌ها، ابتدا نیاز فنی بررسی شده و سپس مدل سه‌بعدی قطعه تهیه می‌شود. پس از تأیید طراحی، نقشه‌های ساخت و بازشده قطعه آماده شده و فرآیند برش، خمکاری، جوشکاری و مونتاژ انجام می‌شود.
این روش باعث می‌شود قطعه نهایی دقیقاً مطابق نیاز پروژه تولید شود و نیاز به تغییرات پرهزینه پس از ساخت کاهش پیدا کند.
مزیت ورقکاری در نمونه‌سازی و ساخت تجهیزات صنعتی
یکی از مزایای مهم Sheet Metal در نمونه‌سازی یا Prototype، امکان ساخت بسیاری از قطعات بدون نیاز به قالب‌های اختصاصی است.
این موضوع باعث می‌شود هزینه اولیه در پروژه‌های کم‌تیراژ و سفارشی کاهش پیدا کند و اصلاح طراحی نیز ساده‌تر باشد.
برای مثال، اگر در نمونه اولیه یک کاور صنعتی نیاز به تغییر محل یک سوراخ، تغییر زاویه خم یا اصلاح ابعاد باشد، می‌توان طراحی را اصلاح و قطعه جدید را تولید کرد.
این انعطاف‌پذیری، ورقکاری را به گزینه‌ای مناسب برای توسعه نمونه‌های اولیه و تجهیزات سفارشی تبدیل کرده است.
اهمیت طراحی حرفه‌ای در ورقکاری و ساخت کاور فلزی
برای دستیابی به یک محصول باکیفیت، طراحی دقیق و مهندسی‌شده اولین مرحله مهم در ورقکاری است.
طراحی نامناسب می‌تواند منجر به مشکلاتی مانند:
دشواری در مونتاژ
عدم تطابق ابعاد
کاهش استحکام
تداخل قطعات
ایجاد تنش در محل خم
دشواری تعمیر و نگهداری
افزایش پرت ورق
افزایش زمان تولید
افزایش هزینه نهایی
شود.
طراح Sheet Metal باید علاوه بر تسلط بر نرم‌افزارهای طراحی صنعتی مانند SolidWorks، با فرآیندهای واقعی تولید، محدودیت‌های برش و خم، تلرانس‌های ساخت و روش‌های جوشکاری آشنایی داشته باشد.
در واقع، بهترین طراحی ورقکاری لزوماً پیچیده‌ترین طراحی نیست؛ بلکه طراحی‌ای است که هم عملکرد موردنظر را تأمین کند و هم به‌صورت اقتصادی و قابل اطمینان قابل ساخت باشد.
اشتباهات رایج در ورقکاری و خمکاری صنعتی
در پروژه‌های ورقکاری، بعضی خطاها می‌توانند هزینه تولید را به شکل قابل توجهی افزایش دهند.
انتخاب نادرست ضخامت ورق
انتخاب ورق بسیار نازک ممکن است باعث کاهش استحکام و تغییر شکل قطعه شود، در حالی که استفاده از ورق بیش از نیاز نیز باعث افزایش وزن و هزینه خواهد شد.
بی‌توجهی به شعاع خم
عدم توجه به شعاع مناسب خم می‌تواند باعث ترک، تغییر شکل یا ایجاد مشکلات ابعادی شود.
طراحی بدون توجه به فرآیند تولید
ممکن است یک مدل سه‌بعدی از نظر هندسی صحیح باشد، اما امکان خمکاری یا مونتاژ آن با تجهیزات موجود وجود نداشته باشد.
تعداد بیش از حد خم‌ها
در برخی طراحی‌ها، تعداد خم‌ها بدون دلیل فنی افزایش پیدا می‌کند. این موضوع می‌تواند زمان تولید و هزینه را افزایش دهد.
بی‌توجهی به ترتیب خمکاری
در قطعات دارای چند خم، ترتیب انجام خم‌ها اهمیت زیادی دارد. اگر ترتیب مناسب انتخاب نشود، ممکن است ابزار دستگاه با بخش‌های قبلی قطعه برخورد کند.
در نظر نگرفتن تلرانس تولید
در قطعاتی که چند بخش باید به یکدیگر متصل شوند، تلرانس‌های ساخت باید از ابتدا در طراحی لحاظ شوند.
ورقکاری و خمکاری صنعتی در شهر قدس (قلعه حسن خان)
شهر قدس یا قلعه حسن خان به دلیل وجود مجموعه‌های صنعتی و کارگاه‌های تولیدی، یکی از مناطق مهم پیرامون تهران برای فعالیت‌های صنعتی و ساخت تجهیزات محسوب می‌شود.
قرار گرفتن مجموعه‌های صنعتی در شهر قدس و شهرک‌های صنعتی اطراف آن، دسترسی به خدماتی مانند برشکاری، خمکاری، جوشکاری، ماشینکاری، رنگ و سایر فرآیندهای ساخت را برای پروژه‌های صنعتی تسهیل می‌کند.
مجتمع صنعتی آذینگر نیز در شهرستان قدس، شهرک صنعتی زاگرس، مجتمع مدرسی فعالیت دارد و خدماتی از جمله طراحی و مدلسازی سه‌بعدی، برش لیزر، خمکاری و مجموعه‌سازی را ارائه می‌دهد.
برای پروژه‌هایی که نیاز به چند مرحله تولید دارند، هماهنگی بین طراحی، برش، خمکاری، جوشکاری و مونتاژ اهمیت زیادی دارد. به همین دلیل، انجام فرآیندها در یک مجموعه یا تحت مدیریت یکپارچه می‌تواند هماهنگی تولید را ساده‌تر کند.
چرا انتخاب مجموعه مناسب برای ورقکاری صنعتی اهمیت دارد؟
در یک پروژه صنعتی، انتخاب مجموعه ورقکاری صرفاً بر اساس قیمت خدمات برش یا خمکاری تصمیم مناسبی نیست.
کیفیت محصول نهایی به مجموعه‌ای از عوامل وابسته است:
طراحی صحیح + انتخاب متریال مناسب + برش دقیق + خمکاری صحیح + مونتاژ و جوشکاری مناسب + کنترل کیفیت
اگر یکی از این مراحل با دقت کافی انجام نشود، ممکن است کیفیت کل مجموعه تحت تأثیر قرار گیرد.
برای همین، پیش از سفارش یک پروژه ورقکاری صنعتی بهتر است مواردی مانند جنس و ضخامت ورق، دقت ابعادی، تلرانس‌ها، نوع خمکاری، کیفیت سطح، روش اتصال و شرایط کاری قطعه مشخص شود.
در پروژه‌های پیچیده‌تر نیز بهتر است پیش از شروع تولید، مدل سه‌بعدی و نقشه‌های ساخت بررسی و تأیید شوند.
خدمات ورقکاری و خمکاری گروه صنعتی آذینگر
مجتمع صنعتی آذینگر خدمات ورقکاری را به‌صورت یک فرآیند یکپارچه از طراحی تا ساخت ارائه می‌کند.
این خدمات می‌تواند شامل:
طراحی و مدلسازی سه‌بعدی
طراحی قطعات Sheet Metal
تهیه نقشه‌های ساخت
برش لیزر
خمکاری صنعتی
جوشکاری و مونتاژ
ساخت کاور و کابین صنعتی
ساخت قطعات و مجموعه‌های سفارشی
باشد.
ترکیب طراحی مهندسی با فرآیندهای تولید باعث می‌شود محدودیت‌های واقعی ساخت از همان مرحله طراحی در نظر گرفته شوند و احتمال اصلاحات و دوباره‌کاری در مراحل بعدی کاهش پیدا کند.
جمع‌بندی
ورقکاری صنعتی یکی از روش‌های مهم و انعطاف‌پذیر برای ساخت قطعات، کاورها، کابین‌ها، شاسی‌ها و تجهیزات فلزی صنعتی است.
در یک پروژه موفق، ورقکاری تنها به برش یک ورق و خم کردن آن محدود نمی‌شود. طراحی سه‌بعدی، انتخاب صحیح متریال و ضخامت، محاسبه بازشدگی، برش دقیق، خمکاری اصولی، جوشکاری، مونتاژ و کنترل کیفیت همگی بخشی از فرآیند تولید هستند.
به‌خصوص در پروژه‌های سفارشی، تجربه عملی در کنار دانش طراحی اهمیت زیادی دارد؛ زیرا قطعه باید علاوه بر اینکه روی نرم‌افزار درست به نظر می‌رسد، در دنیای واقعی نیز قابل تولید، قابل مونتاژ، قابل تعمیر و مناسب شرایط کاری باشد.
اگر به دنبال خدمات ورقکاری و خمکاری صنعتی در شهر قدس (قلعه حسن خان) برای ساخت قطعات، کاورها، کابین‌ها یا تجهیزات سفارشی هستید، می‌توانید پروژه موردنظر خود را برای بررسی فنی و ارائه راهکار ساخت به مجتمع صنعتی آذینگر ارائه کنید.
